概述

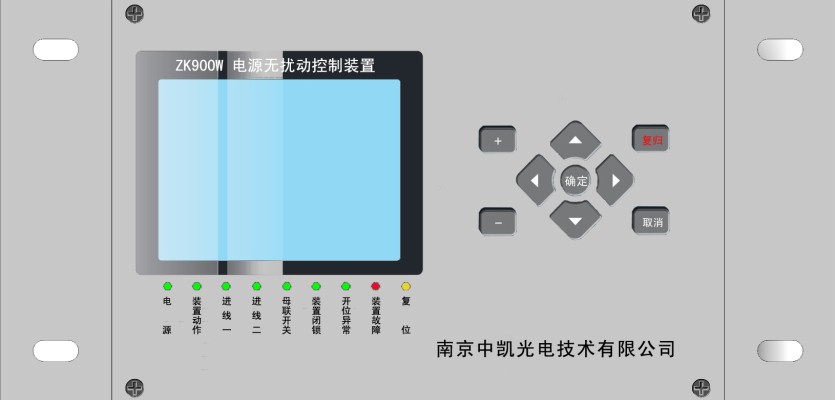

ZK900W電源無擾動控制裝置，適用于連續工業生產過程的400V供電系統，如：石化、煤炭、冶金、發電廠的電源系統以及環保系統等領域。采用該控制裝置，能在供電線路斷電的情況下，根據系統的運行狀態以最快的速度把負荷切換到備用線路上，避免在電源切換時造成運行中斷或設備沖擊損壞，簡化切換操作并杜絕誤操作，以保證負荷不斷電連續運行。

主要特點

  1）根據斷路器的狀態自動識別雙饋線的方式或是雙饋線加母聯的方式；
  2）正常情況下實現饋線一、母聯、饋線二這三者之間的人工切換；
  3）故障情況下實現主饋線、備用饋線之間的同期、首次同相、殘壓和長延時切換，切換原理先進、完備；
  4）低電壓、高低壓側聯跳、開關偷跳、保護啟動等多種啟動切換的方式；
  5）串聯、并聯、同時三種切換方式可供選擇；
  6）事故切換時起動合閘對象分支后加速保護功能；
  7）裝置提供保護閉鎖、故障閉鎖、開位異常閉鎖等多種閉鎖功能；
  8）液晶顯示，中文菜單，鍵盤選擇操作，美觀、大方；
  9）既可組屏，也可開關柜直接安裝，調試維護方便；
 10）完善的軟硬件自檢及冗余技術，抗干擾能力強；
 11）插拔式模塊，模塊間背板式連接，調試維護方便；
 12）支持多種通訊方式和硬件GPS對時功能。
 主要功能

自動切換功能（同期、首次同相、殘壓和長延時切換）
 人工切換功能
 自動識別雙饋線或雙饋線加母聯的運行方式
 同期閉鎖和保護閉鎖功能
 母線零序電壓監測功能
 后備失電閉鎖報警功能
 PT斷線閉鎖報警功能
 啟動后加速保護功能
 事件管理功能
 開位異常閉鎖報警功能
 事故記錄、打印及完善的錄波功能
 與DCS或ECS通訊組網功能

主要技術指標

額定電源
        額定電壓：DC220V±20%或DC110V±20%
        紋波系數：不大于5%
        交流電壓：100 V 或 57.7 V
        頻率：50Hz
 功率消耗
        交流電壓回路：當U=100V時，每相不大于0.3VA
        直流電源回路：當正常工作時<20W，切換時<30W。
 過載能力
        交流電流回路：
        2倍額定電流下裝置可連續工作
        10倍額定電流下裝置可連續運行10s
        40倍額定電流下裝置可連續運行1s。
        交流電壓回路：1.5倍額定電壓下裝置可連續工作
測量精度
        刻度誤差：不大于±0.5%
        溫度變差：在工作環境溫度下，不大于±0.5%
        綜合誤差：不大于±1%
輸出接點容量
        跳合閘出口：DC220V、5A
        信號：DC220V   1A
抗干擾性能
        滿足GB/T14598.10-1996(idt IEC255-22-4)Ⅳ級
工作環境條件
        環境溫度：-30～+70℃
        相對濕度：5%～95%
        大氣壓力：80～110Kpa
